Descrizione
Profili in alluminio per la realizzazione di ante e porte in alluminio con pannelli in vetro e legno.
Disponibili i profili maniglia, i profili terminali da utilizzare se il pannello di base o alto è in legno, i terminali per cristallo da utilizzare se i pannelli base o alti sono in vetro, i profili traversi per realizzare ante a più riquadri e le guarnizioni per permettere di abbinare suggli stessi profili pannelli e vetri.
Schede Tecniche
Queste le misure dei vari profili maniglia disponibili per pannelli di spessore 10, 16 e 18 mm. Abbinando le relative guarnizioni possono ospitare anche i vetri.
MANIGLIE

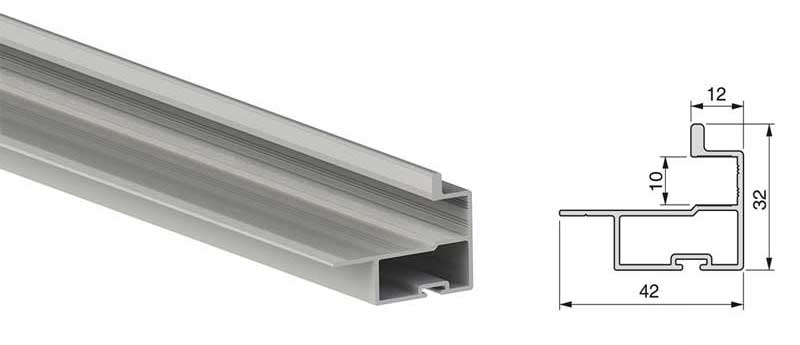

STYL 10 |
![](/images/Emuca/styl-10-prin.jpg) |

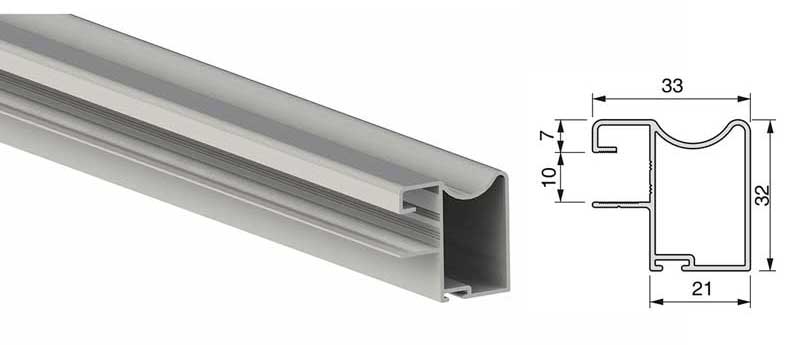

Wave 10 |
![Styl 10 man st](/images/Emuca/wave-10-prin.jpg) |

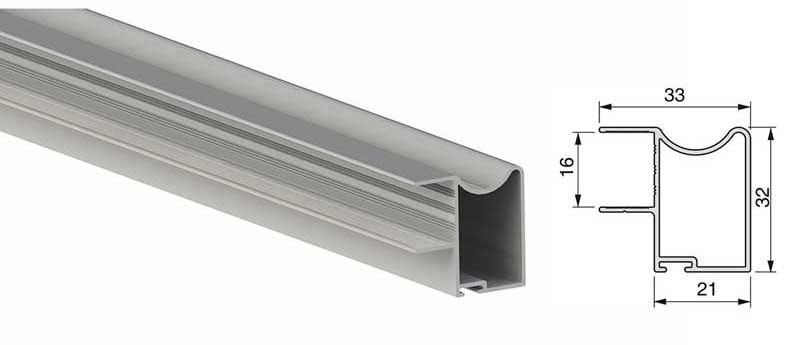

WAVE 16 |
![wave 16 st](/images/Emuca/wave-16-prin.jpg) |

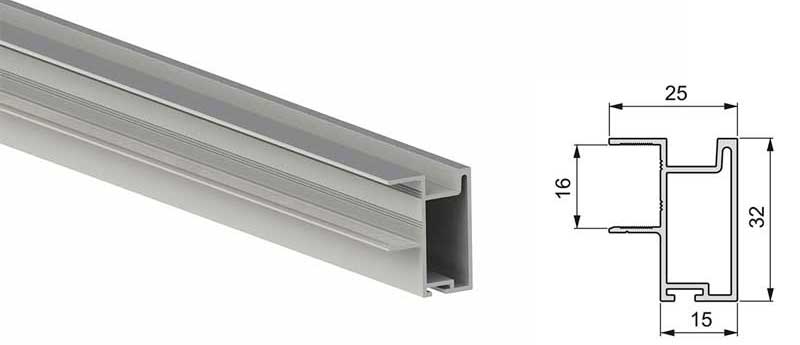

SHARP 16 |
![Sharp 16 st](/images/Emuca/sharp-16-prin.jpg) |

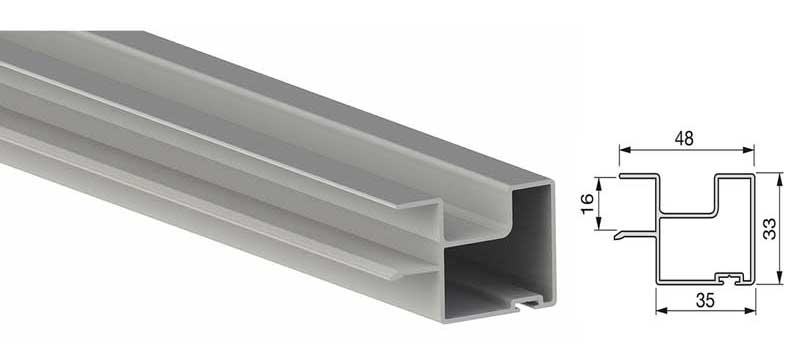

QUAD 16 |
![Quad 16](/images/Emuca/quad-16-prin.jpg) |

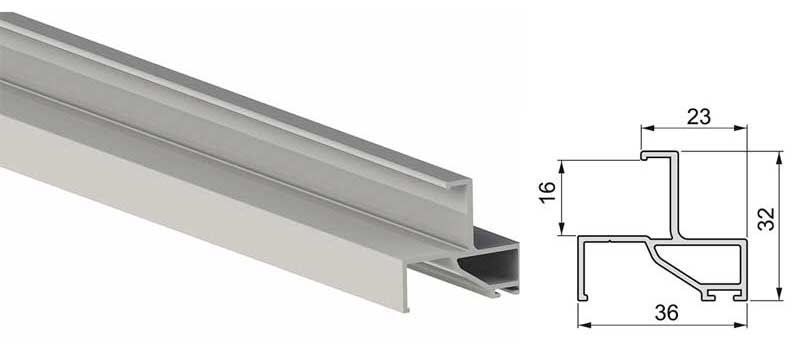

SLIGHT 16 |
![Slight 16 st](/images/Emuca/slight-16-prin.jpg) |

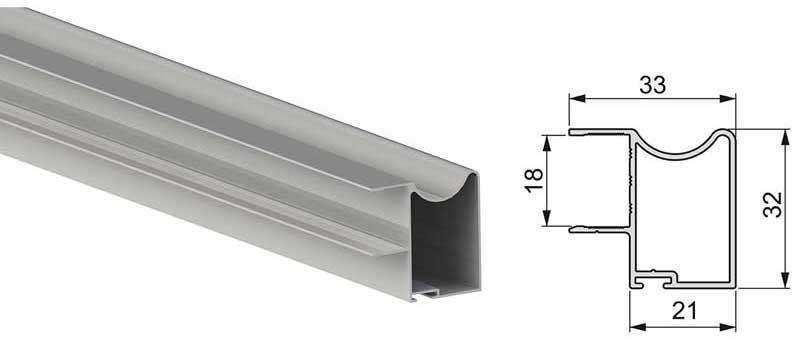

WAVE 18 |
![Wave 18 st](/images/Emuca/wave-18-prin.jpg) |

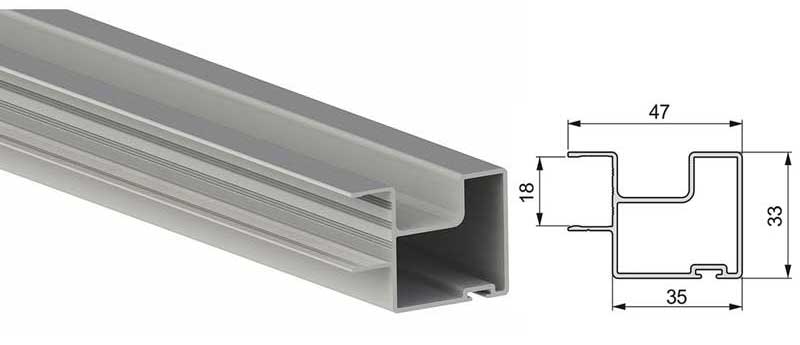

QUAD 18 |
![Quad 18 st](/images/Emuca/quad-18-prin.jpg) |

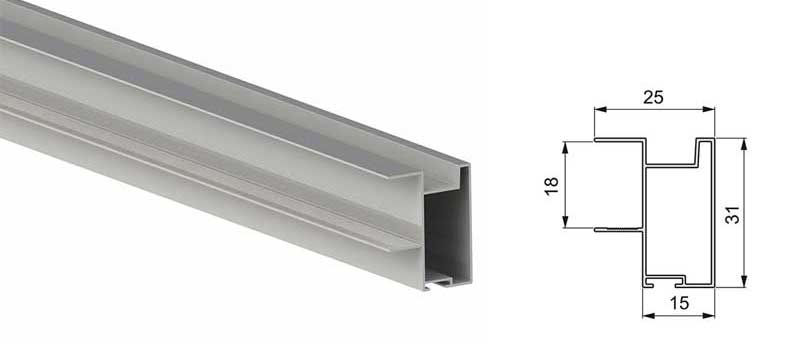

SHARP 18 |
![sharp-18-prin st](/images/Emuca/sharp-18-prin.jpg) |

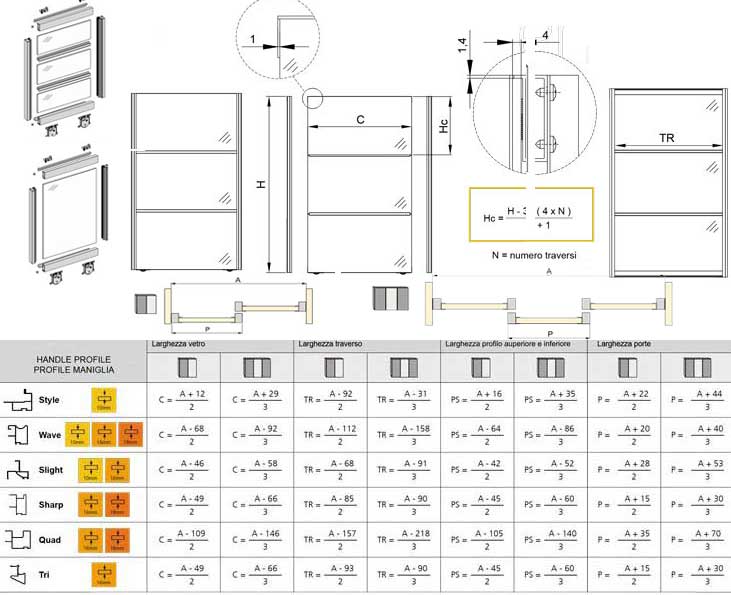

Quelle sotto le realazioni tra dimensioni dei pannelli/vetri e dimensioni delle ante in funzione dei profili utilizzati.
![](/images/Emuca/rela.jpg)
PROFILO TERMINALE
Utilizzabile in via opzionale se alla base o nella parte piu alta della porta sono presenti pannelli in legno. Deve essere acquistato il profilo con il vano dello stesso spessore del pannello. Utilizzando la guarnizione è possibile installare anche il vetro.
TRAVERSI
Profili necessari per realizzare traversi orizzontali. Devono essere acquistati nello spessore dei pannelli. Con l'aggiunta della guarnizione opportuna permettono l'installazione anche dei vetri.

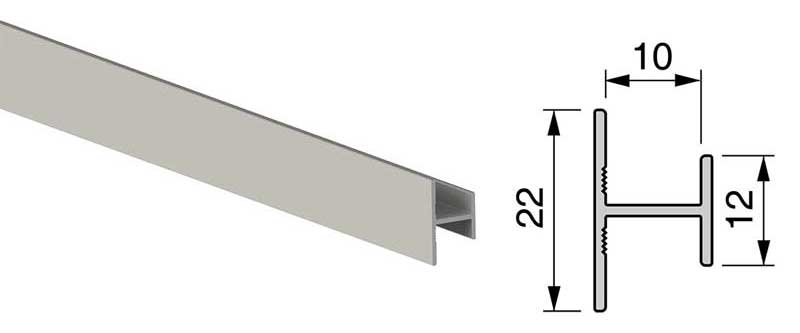

10x12 |
![](/images/Emuca/trav10-12-def.jpg) |

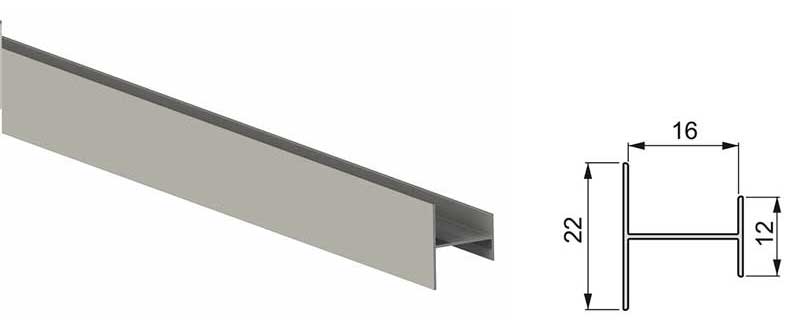

16x12 |
![](/images/Emuca/trav16-12-def.jpg) |

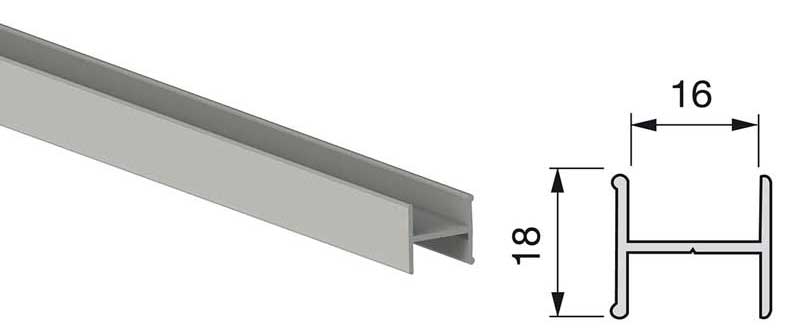

16x18 |
![](/images/Emuca/trav16-18-def.jpg) |

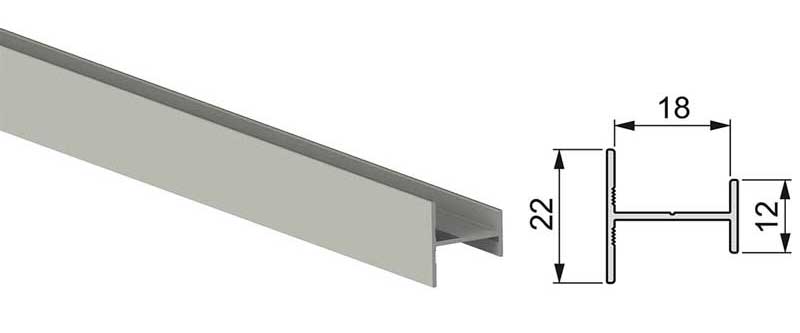

18x12/22 |
![](/images/Emuca/trav18-12o22-def.jpg) |
PROFILI CRISTALLI
Con questi profili è possibile realizzare ante complete di vetri o specchi senza la necessità del pannello. E' possibile ottenere così ante dall'aspetto minimalista in quanto i profili restano nascosti sul lato posteriore della porta o dell'anta.
![](/images/emuca/west-mon-l.jpg)

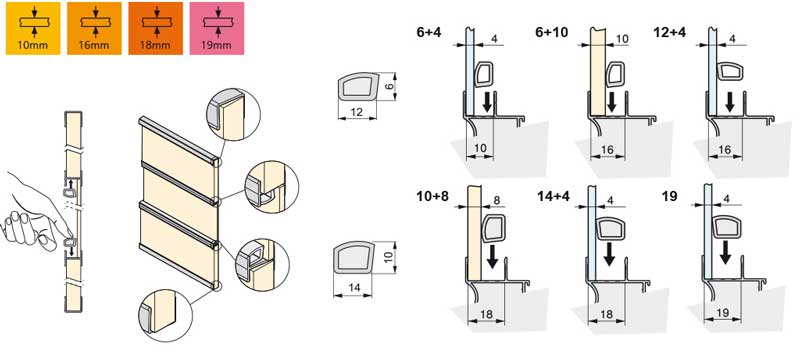

GUARNIZIONI
Le guarnizioni sono presenti in due modelli larghezza A=12 e B=6 e A=14 e B=10
![](/images/Emuca/gua-st.jpg)
![](/images/Emuca/come-si-montano-le-guarnizioni.jpg)

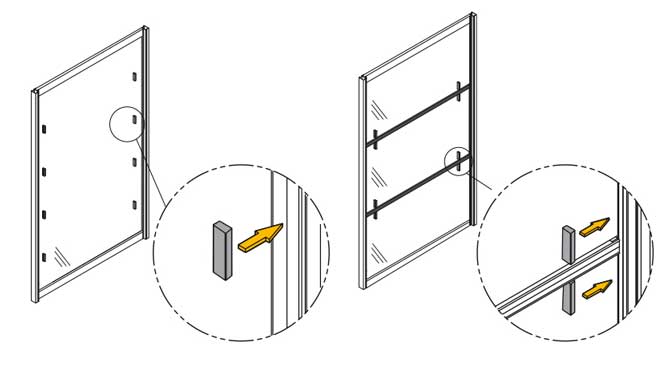

CUNEI
Permettono il bloccaggio di traversi sui profili maniglia. Se ne ipiegano 4 per ogni traveso.
![](/images/Emuca/cunei-st.jpg)
