Descrizione
Profili maniglie raddrizza ante in alluminio per porte in legno. Adatti per realizzari telai perimetrali in alluminio di ante in legno. Disponibili i profili maniglia, i profili verticali da utilizzare dal lato delle cerniere per le ante a battente e su un lato dell'anta scorrevole interna di un armadio a tre ante, i profili maniglia per spalla, da utilizzare come maniglia per l'anta esterna di un armadio scorrevole a doppia anta.
Sono disponibili anche dei profili per la realizzazione dei traversi, che possono essere utillizzati anche come profilo di partenza o finale orizzontale.
Attenzione: questi Profili in alluminioi possono essere acquistati per un quantitativo minimo di importo di Euro 90, anche suddivisi tra modelli diversi,
Approfondimento
Ante apertura a battenti

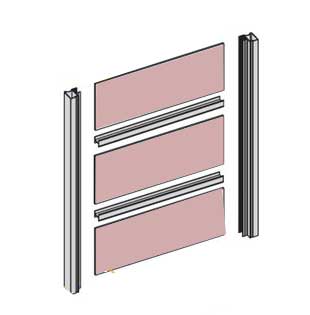

Per la realizzazione di una anta con apertura a battente è necessario un profilo maniglia e il corrispondente profilo verticale per il lato verticale in cui verrà posizionata la cerniera. Se si desidera anche la cornice orizzontale in basso e in alto, potrà essere posizionato il profilo Face T. Lo stesso profilo, o il profilo Face T può essere utilizzato per realizzare traversi. Il profilo Face H comporterà l'utilizzo di pannelli singoli tra un profilo e l'altro, il profilo Face T permetterà di impiegare un pannello unico con delle incisioni per la collocazione del profilo.
Ante scorrevoli
Per la realizzazione di una anta scorrevole nei casi in cui un'armadio abbia la stessa profondità dei fianchi, occorrono generalmente due profili maniglia, ad eccezione dei due casi qui descritti che comportano rispettivamente un profilo verticale e un profilo spalla:
Nei casi in cui i fianchi siano profondi o il lato della anta esterna sia più profondo, non andrà posizionato il profilo spalla. Occorre prestare attenzione anche alla profondità della maniglia che, se contenuta non richiederà il profilo verticale. Qui illustrati gli esempi di strutture che richiedono solo profili maniglia.
Schede Tecniche
ADIGE
| PROFILO VERTICALE |
 |
| PROFILO MANIGLIA |
 |
| PROFILO SPALLA |
 |
L'inserimento dei profili Adige su entrambi i lati verticali comporta una diminuzione della larghezza del pannello di 4 mm.
Per la realizzazione di ante scorrevoli occorre scegliere il sistema Space con carrelli da 23 mm.
BRENTA
| PROFILO VERTICALE |
 |
| PROFILO MANIGLIA |
 |
| PROFILO SPALLA |
 |
L'inserimento dei profili Brenta su entrambi i lati verticali (un profilo maiglia e uno vertical o spalla) comporta una diminuzione della larghezza del pannello di 18 mm. L'inserimento di due profili maniglia comporta la diminuzione di larghezza di 20 mm.
Per la realizzazione di ante scorrevoli occorre scegliere il sistema Space con carrelli da 23 mm.
FACE E FACE 2
| PROFILO VERTICALE FACE |
 |
| PROFILO MANIGLIA FACE |
 |
| PROFILO VERTICALE FACE 2 |
 |
| PROFILO MANIGLIA FACE 2 |
 |
| PROFILO SPALLA FACE |
 |
L'inserimento dei profili Face su entrambi i lati verticali comporta una diminuzione della larghezza del pannello di 4 mm.
Per la realizzazione di ante scorrevoli con il sistema Face occorre scegliere il sistema Space con carrelli da 30 mm utilizzando i distanziali adesivi forniti, con i profili Face 2 i carrelli da 23 mm.
FREE RAPID
| PROFILO VERTICALE |
 |
| PROFILO MANIGLIA |
 |
| PROFILO SPALLA |
 |
L'inserimento dei profili su entrambi i lati verticali comporta una diminuzione della larghezza del pannello di 4 mm.
STYL
| PROFILO VERTICALE STYL 1 |
 |
| PROFILO MANIGLIA STYL 1 |
 |
| PROFILO SPALLA |
 |
L'inserimento dei profili comporta una diminuzione della larghezza del pannello di 2 mm.
| FACE 3 (A=19.4, B=9) |
 |
| FACE T |
 |
| FACE H |
 |
Vedi Descrizione Prodotto
