Descrizione
Guide invisibili per montaggio cassettii ad estrazione totale con meccanismo premi e apri Tip-on. Adatte per cassettiere senza maniglia. Dotate di meccanismo di frizione.
Disponibile in diverse misure di profondità, in due differenti portate.
E' disponbile il kit aggiuntivo con asta sincronizzatrice consigliato per la realizzazione di cassetti di larghezza da 60 a 150 cm.
Approfondimento
MECCANISMO NASCOSTO
Elegante guida invisibile la cui parte mobile è installabile sotto il fondo del cassetto:
CORSA A LIEVITAZIONE SINCRONIZZATA
Le rotelle di scorrimento in plastica ad usura ridotta nel carrello e la sincronizzazione delle guide e dei carrelli di scorrimento garantiscono la corsa a levitazione sincronizzata. In questo modo i cassetti e cassettoni si muovono in modo dolce, regolare e con una scorrevolezza quasi sospesa.
REGOLABILE
Il frontale può essere regolato, oltre che in altezza e in inclinazione, anche lateralmente e in profondità. In modo rapido, semplice e senza attrezzi è così possibile realizzare uno schema preciso delle fughe. L'utilità della frizione si manifesta nello scanciare e riagganciare i cassetti in un attimo nello

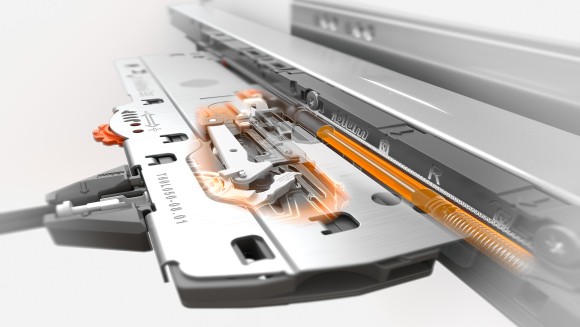

FUNZIONE PREMI E APRI TIP-ON
Questa guida è dotata della funzione TIP-ON che permette con un leggero tocco di attivare ii cassetto. Cassetti e cassettoni senza maniglia si aprono in modo affidabile e senza sforzo con il supporto per l'apertura meccanico: basta un tocco leggero in un punto qualunque del frontale. Grazie alla sincronizzazione opzionale, il funzionamento di TIP-ON è garantito persino nei cassettoni larghi. Per chiudere il cassetto è sufficiente una leggera spinta.
PORTATA E STABILITA'
Questa guida è disponibile per le classi di carico da 40 e 60 kg. Il sistema di guide è caratterizzato da una stabilità elevata e da valori di abbassamento eccellenti.
STABILIZZAZIONE LATERALE
Questa guida accessoriata con il kit di stablizzazione permette di costruire cassetti estremamente rigidi anche nelle larghezze superiori. Consigliata per larghezze maggiori di 45 cm è raccomandata per larghezze maggiori di 60 e necssaria per larghezze maggiori di 90 cm
Scheda Tecnica

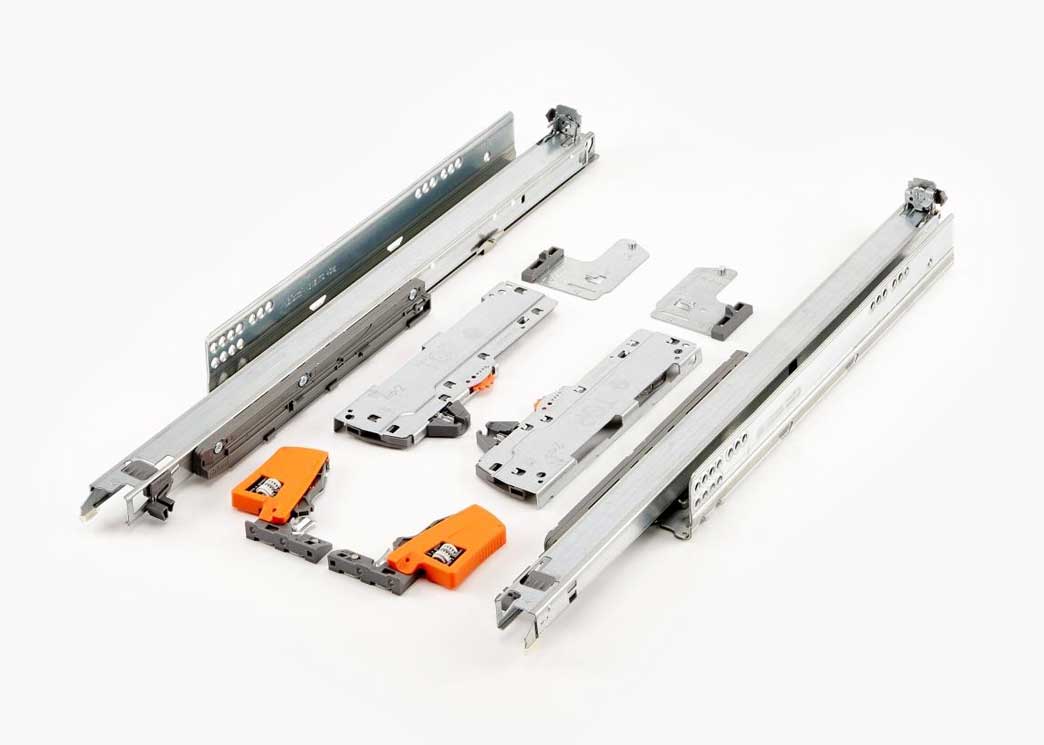

- guide a scomparsa sinistra/destra ad estrazione totale
- con BLUMOTION integrato per una chiusura dolce e silenziosa
- regolazione laterale, verticale e dell'inclinazione senza attrezzi
- regolazione opzionale della profondità senza attrezzi
- compensazione tolleranza laterale e di profondità
- chiusura automatica BLUMATIC
- prof. interna corpo = lung. nominale + 3 mm
- lunghezza cassetto = lung. nominale - 10 mm
CARATTERISTICHE
con rientro automatico Blumatic, con Tip-On/con rientro automatico Blumotion (non adatto per Tip-On)
max. regolazione inclinazione +5,3 mm, max. regolazione in altezza +3 mm sulle frizioni
max. larghezza cassetto SB = larghezza in luce del mobile – 42 mm + 2 x spessore fianco cassetto
tolleranza: larghezza +0mm, –1,5 mm, profondità ±2 mm
Fuga frontale 0 mm
MONTAGGIO
| LATERALE |
SU RIPIANI |
 |
 |
| +1 mm per Tip-On, +2 mm per Blumotion, +3 mm con stabilità laterale |
|
Tip-On Blumotion 85 mm
guida e frizione
SCHEMA DI FORATURA
min. lunghezza di montaggio per cassetto frontale = lunghezza nominale + 3 mm, con stabilità laterale: lunghezza nominale + 15 mm
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
ELEMENTO TIP ON
per aprire i frontali senza maniglia tramite una leggera pressione sul frontale
dispositivo d’apertura e di bloccaggio da entrambi i lati
piastra portante: acciaio, dispositivi di autoapertura: plastica
piastra portante: zincato
da incastrare nelle guide del cassetto,
senza utensili
Fuga frontale 3,5 mm
Si consiglia l’utilizzo per frontali con larghezza >600 mm. Da larghezza frontale di 600 mm si consiglia il set aggiuntivo per sincronizzazione Tip-On.
MONTAGGIO ELEMENTI TIP ON
REGOLAZIONE IN PROFONDITA'
Vedi Descrizione Prodotto
