Descrizione
COUNTRY: il copritermosifone in legno grezzo. Un modello che si intona alle ambientazioni di tipo country o arte povera. Può essere verniciato con colori pastello per essere inserito in case stili dalle atmosfere morbide o vivaci per rallegrare le camere dei ragazzi. Si intona perfettamente anche alle ambientazioni rustiche ed è perfetto nelle case di montagna o dove ci sono pareti arredate con perline, nella versione in Abete. Rende al massimo, in pioppo nelle tonalità pastello, per le ambientazioni di tipo provenzale o nelle atmosfere “arte povera” lucidato a cera o ad olio. E’ disponibile:
-in un’ampia gamma di misure che possono essere diminuite gratuitamente in altezza, larghezza e profondità, inserendo le misure desiderate nel campo note;
-in pioppo e in abete grezzo;
- con il pannello frontale in diverse varianti.
La dimensione L est si riferisce alla larghezza esterna del copritermosifone, L int a quella interna.
Viene fornito in kit di montaggio con squadrucce e tasselli per l'eventuale fissaggio a muro.
Questo modello può essere realizzato con estensioni sul lato destro e sul lato sinistro, in una molteplicità di combinazioni possibili, acquistando le rlative estensioni.
Scarica il depliant
Frontali
Tip A3a
Lamiera traforata bronzo

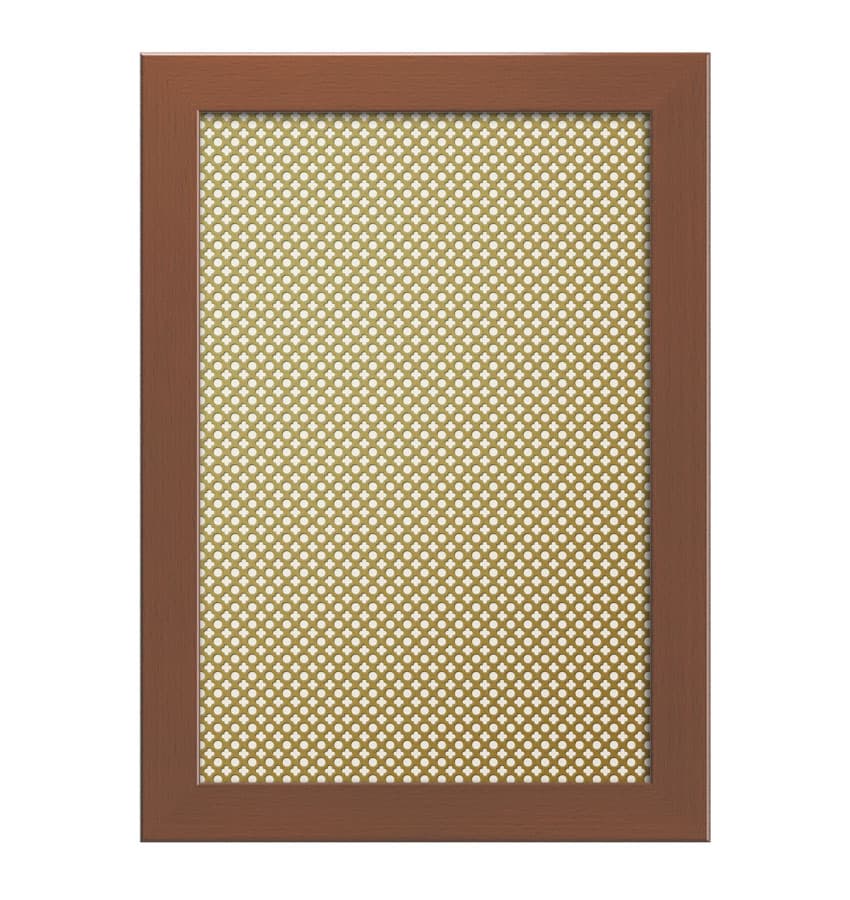

Tip A4b
Lamiera traforata ottone
Tip A5c
Lamiera traforata bianca
Tip A6
Colonnini verticali
Tip A7
Colonnini orizzontali
Tip A8
Colonnini diagonali
Tip A9
Colonnini diagonali
Tip D1
Lam. traf. bronzo con colonnini
Tip D2
Lam. traf. ottone con colonnini
Tip D3
Lam. traf. bianca con colonnini
Scheda tecnica
Dimensioni standard |
-Altezza H 125 cm-Profondità mensola P=25 cm
-Profondità fianchi 23 cm
Le misure interne sono di 12 cm più piccole di quelle esterne.
Per misure di larghezza maggiori di 126 cm il copritermosifone sarà realizzato con telaio doppio, invece per misure maggiori di 226 cm con telaio triplo.
|
Come stabilire la misura corretta in larghezza, altezza e profondità del copritermosifone
- In altezza. Ai fini dell’altezza utile interna, tenere conto che lo spazio utile rimanente per l’inserimento del termosifone, è quello dell’altezza totale diminuita dello spessore della mensola (3 cm) più 5 mm di gioco.
- In larghezza. Ai fini dell’ingombro, tenere conto che gli spazi utili per il termosifone sono la larghezza esterna meno 13 cm.
- In profondità. Ai fini della valutazione della misura utile netta interna, occorre considerare che lo spazio utile è la profondità esterna meno 6 cm.
|
Grazie al sistema di montaggio con chiusure magnetiche il pannello davanti è apribile per permettere l ispezione del termosifone. Le chiusure magnetiche e le giunzioni angolari sono già prefissate sui fianchi e sulla mensola.
Come prendere le misure
Questo modello può essere realizzato con estensioni sul lato destro e sul lato sinistro, in una molteplicità di combinazioni possibili.
Per misure maggiori di 126 cm il copritermosifone sarà realizzato con telaio doppio, invece per misure maggiori di 226 cm con telaio triplo.
La misura interna di larghezza è di circa 14 cm più piccole di quelle esterna L; la misura di altezza interna H int sarà 3 cm circa inferiore di H (altezza esterna).
Per valutare la dimensione ottimale, vanno prese le dimensioni precise del parallelepipedo che contiene il termosifone comprensivo di manopole e agganci come in figura:
Le misure interne del copricalorifero Hint e Lint dovranno essere superiori o al limite uguali a quelle rilevate come in figura.
Nei casi in cui non si abbiano particolari problemi di misure si consiglia una larghezza Lint almeno di 1 cm maggiore di quella rilevata Lint* e fino ad un massimo di 10 cm per evitare dispersioni di calore.
L'altezza Hint non dovrà mai essere inferiore a quella rilevata (Hint*) e nei casi in cui non si abbiano particolari problemi di altezza almeno di 7-8 cm più alta. Questo permette di non vedere attraverso la feritoria il calorifero (fig.1) e di far circolare il calore (fig.2).
fig.1 |
fig.2 |
|
|
Nei casi in cui si abbiano particolari vincoli, può essere indicato nel campo note Hint (o H) e/o Lint (che devono essere contenute nella dimensione scelta). Se si hanno problemi in larghezza, si possono indicare entrambe le misure di larghezza L e Lint, considerando però che la differenza tra le due non può mai essere inferiore a 8 cm. Nel caso limite in cui sia pari a 8 cm, la mensola sarà praticamente a filo dei due fianchi come nella figura sottostante.
La profondità interna Pint deve essere maggiore o uguale a Pint*. Se non si hanno problemi di spazio può essere lasciata la profondità standard. Per spazi ridotti si consiglia di indicare una Pint di almeno 1 cm più grande di Pint*. La differenza tra P-Pint è generalmente intorno ai 9-10 cm ma può essere portata al minimo di 7 cm nel caso si abbiano problemi di spazio. In tal caso indicare sia P che Pint assicurandosi che la differenza sia almeno 4.4 cm
Lavorazioni
Tutte le lavorazioni elecate possono essere acquistate nella nostra falegnameria online - La Bottega di Mastro Geppetto
Scarica il PDF
I dati richiesti per effettuare le lavorazioni si possono inserire nello spazio NOTE nel momento dell’ordine.
A1 RIDIMENSIONAMENTO IN ALTEZZA, IN LARGHEZZA E IN PROFONDITA’
Riduzione del copritermosifone rispetto alle misure standard :
- In altezza. La misura che va comunicata è H (altezza esterna)
- In larghezza. La misura che va comunicata è L (larghezza esterna).
- In profondità. La misura che va comunicata è P (profondità esterna).
Il ridimensionamento in Altezza, Larghezza e Profondità può essere combinato con il ridimensionamento delle sporgenze per aumentare gli spazi utili interni a disposizione a parità di dimensioni esterne. Tuttavia, consigliamo di adottare il ridimensionamento solo quando si è in presenza di vincoli esterni, in quanto piccole sporgenze diminuiscono la resa estetica del mobile.
Le misure da comunicare, sono quelle che si vogliono variare rispetto alle misure standard tra le seguenti: L, H e P.
|
|
|
A2 RIDIMENSIONAMENTO SPORGENZE
|
E’ possibile precisare, in caso di esigenze particolari:
- le sporgenze fianco-mensola laterale S1dx, e S1sx
- La distanza tra filo fianco e bordo mensola S2
- La distanza bordo fianco-esterno e telaio S2.
Tenere presente che l’interno utile del copritermosifone sarà di circa 5 mm inferiore ai valori di H, L e P meno gli spessori dei fianchi, o mensola o telaio del copritermosifone.
Indicare in fase d’ordine il valore, o i valori di S1DX, S1SX, S2, S3 che si vuole precisare.
Ciò che non è indicato, verrà lasciato nella misura standard. Considerare che non è mai consigliabile per un fattore estetico, portare le suddette quantità a valori inferiori ai 5 mm.
|
|
A3-SCASSO BATTISCOPA
|
|
|
|
In presenza di battiscopa, nel caso in cui desideri un perfetto allineamento rispetto al muro, si può realizzare uno scasso sui fianchi del copritermosifone come nelle figure accanto.
Le misure da comunicare sono l’altezza “h” e la larghezza “s” dello scasso illustrate nella figura accanto.
Si consiglia di aumentare di almeno 0,5 cm le misure rilevate per il battiscopa per permettere un comodo inserimento.
|
|
|
|
FIANCO RITAGLIATO PER INSERIMENTO IN PROSSIMITA’ DI MURI
|
|
Quando un termosifone si trova in prossimità di un muro ad angolo retto (fig. I e II), e la distanza tra la manopola (o il punto più sporgente del termosifone) è inferiore ai 3,5 cm (d in fig. VIII) si rende necessario effettuare tale lavorazione.
In questo caso infatti, non è possibile inserire il copritermosifone senza che il fianco sia d’intralcio alla manopola.
La modifica consiste nel ricavare sul fianco prossimo al muro una risega in modo tale da posizionarsi davanti alla manopola (fig. III, V e VI e VI). Sul lato prossimo al muro, verrà posizionato il fianco alla distanza pari allo spessore del battiscopa p (fig. VII) + 2 mm, per avere un minimo di gioco (fig. IV).
Nei casi in cui la distanza d sia superiore ai 3,5 cm (d in fig. VII), si può risolvere il problema semplicemente con una riduzione della sporgenza della mensola e senza effettuare questa lavorazione.
Le misure da comunicare per questa modifica sono:
- il lato interessato (Dx o SX)
- lo spessore del battiscopa “p” (fig. VIII) e:
-se, e solo se, il punto più sporgente del termosifone “g” supera i 12 cm, va indicato anche il suo valore (g in fig. IX)
-se, e solo se, la differenza tra l’altezza del copritermosifone e l’altezza del termosifone è superiore a 10 cm, va indicato anche il valore h’ (h’in fig. IX)
-se, e solo se, la distanza “d” tra il muro e il filo esterno della manopola è inferiore allo spessore del battiscopa “p”, anche il suo valore (d in fig. VIII).
|
|
APERTURA DALL’ALTO DEL COPRITERMOSIFONE
|
|
I copritermosifoni si aprono dal telaio frontale a vasistas. E’ possibile , sostituire l’apertura frontale con l’apertura dall’alto. In questo caso lo schema viene modificato come nelle figure accanto e sarà presente una fascia sul retro che funge da telaio d’appoggio per le cerniere. Il numero di cerniere che sarà montato dipende dalla larghezza del copritermosifone.
|
|
