Descrizione
Kit completo di Telaio con ante interamente in abete massello, e realizzato interamente su misura. Ideale per costruire cucine in muratura, vani di armadi a muro, nicchie, porte, etc.
Disponibile grezzo e verniciato e nelle varianti: telaio con anta, telaio con 2 ante e telaio con 3 ante e in tutti i versi di apertura possibili (da indicare nel campo note).
Le misure desiderate, corrispondenti alle misure del vano esistente, devono essere inserite nel campo note e devono appartenere alla fascia dimensionale selezionata.
Il telaio viene realizzato con profili il cui spessore è dimensionato in funzione della grandezza del vano.
Può essere acquistato senza e con mostrine di finitura.
Si possono abbinare due o più monoblocchi per raggiungere qualsiasi estensione in larghezza e qualsiasi numero di ante.
Le cerniere, sempre comprese, sono in numero di 2, 3 o 4 per anta in funzione dell altezza.
Approfondimento
Le dimensioni del telaio (spessore (s) e profondità(P)) sono stabilite dal nostro ufficio tecnico prima della produzione in funzione delle dimensioni del monoblocco. Qualora si desideri uno spessore o una profondità precisa (possibilmente non entrambe per darci modo di variare l’altra delle due al fine di garantire la stabilità adeguata) è possibile indicarlo nel campo note (scrivendo ad esempio P massima del telaio 8 cm)
La traversa di base del telaio può essere eliminata. In tal caso indicare nel campo note “senza traversa di base”
Le ante di altezza maggiore di 180 cm presentano una traversa di irrigidemento centrale o a 1/3 dell altezza. Se si desidera un posizione precisa può essere specificata nelle note.

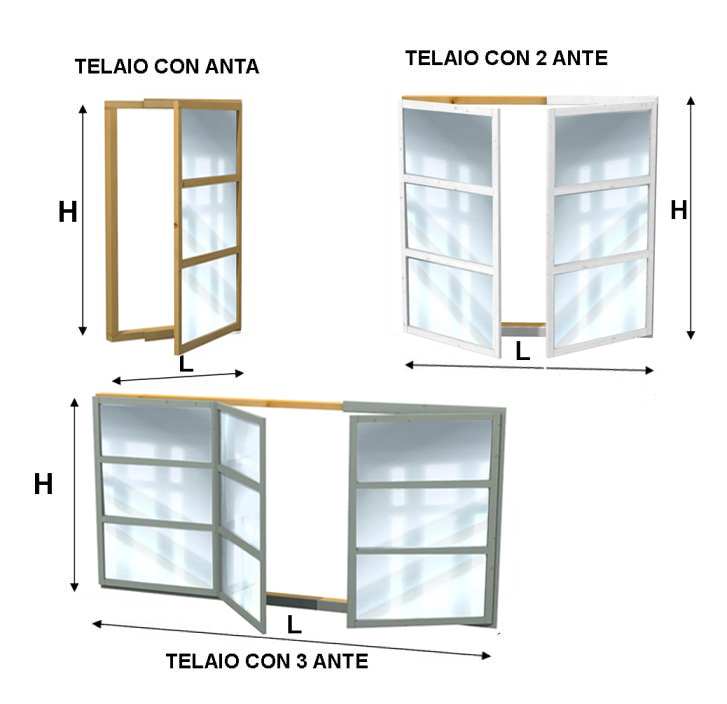

Le fasce dimensionali dei monoblocchi telaio e ante sono le seguenti:
- Altezza ( H) fino a 80 cm, (L ); larghezza fino a 60 cm per telai con un anta, 120 cm per telai a 2 ante e 180 cm per telai a 3 ante;
- Altezza ( H) tra 80.1 e 130 cm, (L ); larghezza fino a 60 cm per telai con un anta, 120 cm per telai a 2 ante e 180 cm per telai a 3 ante;
- Altezza ( H) tra130.1 e 200 cm, (L) ; larghezza fino a 60 cm per telai con un anta, 120 cm per telai a 2 ante e 180 cm per telai a 3 ante;
- Altezza ( H) tra 200.1 e 300 cm, (L); larghezza fino a 65 cm per telai con un anta, 120 cm per telai a 2 ante e 180 cm per telai a 3 ante;
IL monoblocco telaio con ante è realizzato nella modalità a filo esterno (anche detta a toppa). Le ante sono comprensive di cerniere da diametro 35 mm, in numero dipendente dall altezza dell anta.
Può essere realizzato senza traversa inferiore per essere utilizzato come porta.
L anta copre quasi perfettamente il telaio così come illustrato nelle figure seguenti:
Particolare dell attaccatura dell anta sul telaio:
Qualora si desideri, per esigenze particolari è possibile richiedere, indicandolo nel campo note, la realizzazione nelle modalità a filo interno e a mezza toppa le cui modalità costruttive sono illustrate nelle figure sottostanti:
FILO
Nella realizzazione dei monoblocchi con ante a filo interno, l anta è esattamente all interno del telaio. L eventuale mostra copre il telaio ed è perfettamente allineata all anta come nella figura sottostante.
MEZZA TOPPA
Nella realizzazione dei monoblocchi con ante a mezza toppa, le ante coprono parzialmente il telaio. Le eventuali mostrine di finitura coprono parzialmente il telaio.
Versi di apertura

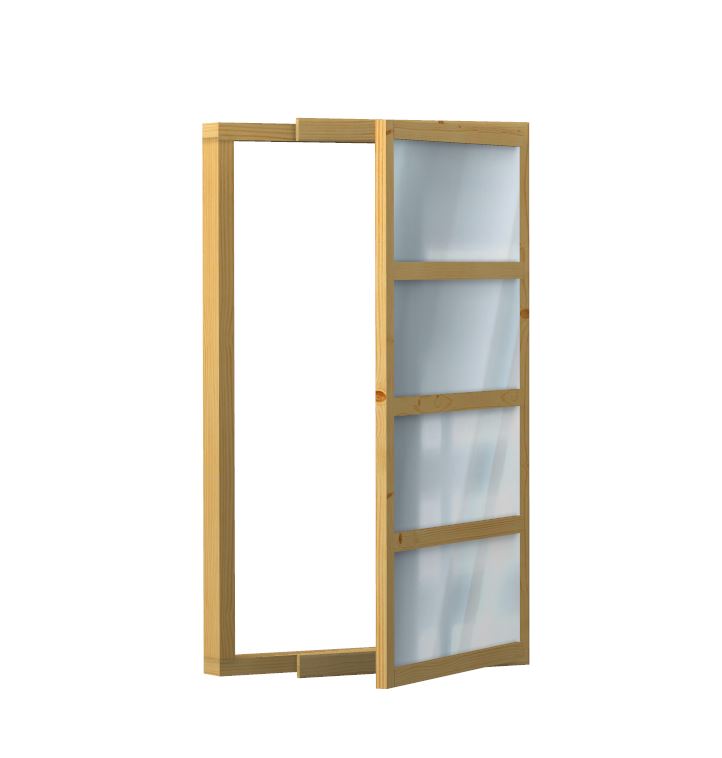

- Versi di apertura per monoblocco telaio + anta singola

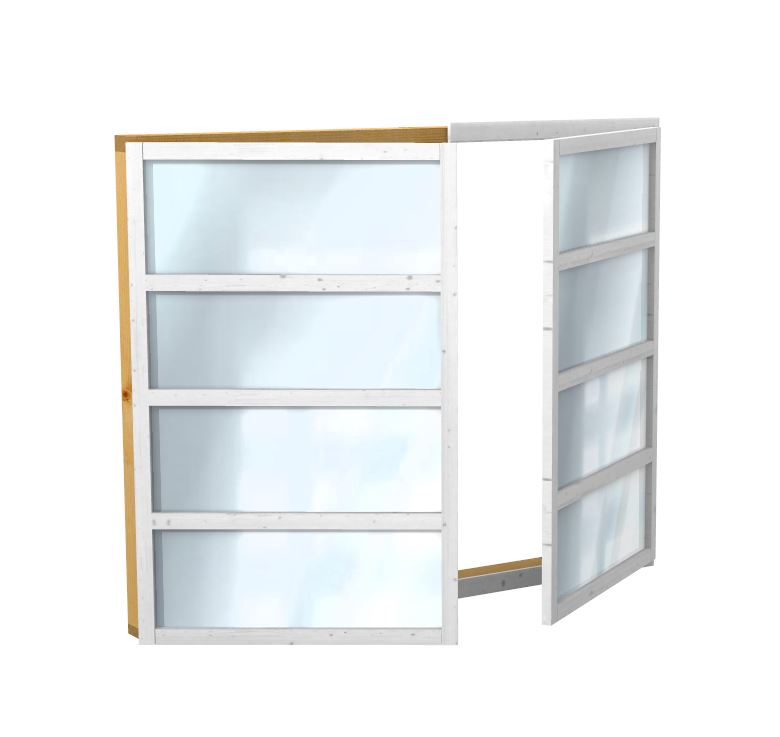

- Versi di apertura per monoblocco telaio + anta doppia

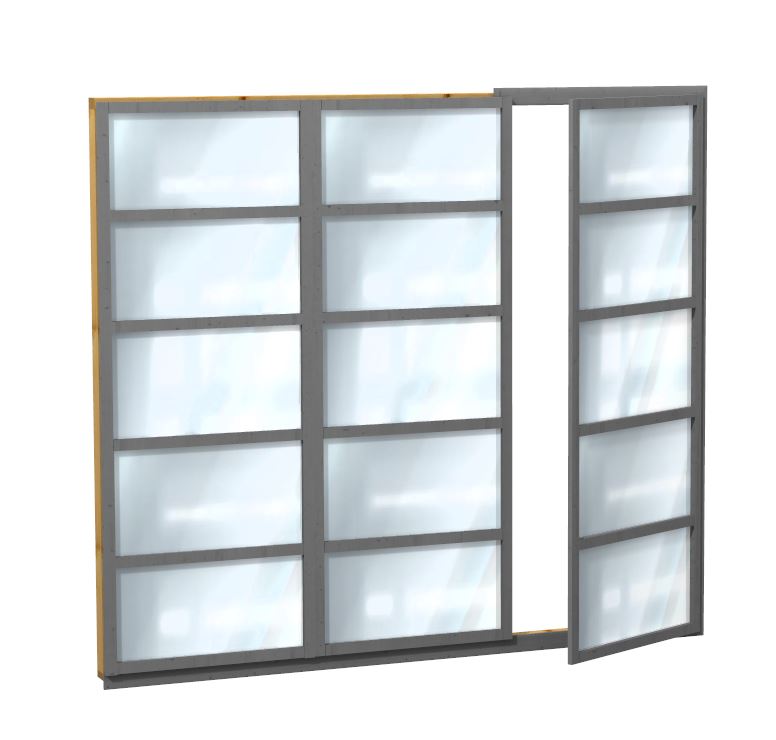

- Versi di apertura per monoblocco telaio + anta tripla
Doppia+DX Doppia+SX
DX+Doppia SX+Doppia
Finiture
Colori di massima delle finiture verniciate (cliccare sull icona per ingrandire l immagine). La finitura grezza corrisponde nel colore a quella verniciata naturale.
Il colore scelto, nel caso di opzione tinta e lucidata deve essere indicato nel campo note insieme alle misure.
ATTENZIONE: I colori sono indicativi e potrebbero variare in funzione della scheda grafica del monitor e della partita di legno.
Come prendere le misure
Ci si posiziona davanti al vano in cui si deve posizionare l anta con telaio. Si devono prendere le misure dell altezza e della larghezza interna foro.
Generalmente esiste un fuori squadro dovuto all imperfezione del muro. E necessario quindi che le misure siano riferite alla misura più piccola.
Per la larghezza, misurare prima in basso, poi al centro e poi in alto; (in orizzontale in tutti e tre i casi;
per l altezza misurare prima a sinistra, poi al centro e infine a destra (in verticale in tutti e tre i casi). Ottenute le 3 misure di altezza, scegliere la misura più piccola di entrambe e togliere almeno 10 mm per facilitare la posa in opera del telaio assemblato.
Nel caso si sia installato un controtelaio, le misure vanno riferite alle misure interne del vuoto dello stesso.
Vedi Descrizione Prodotto
