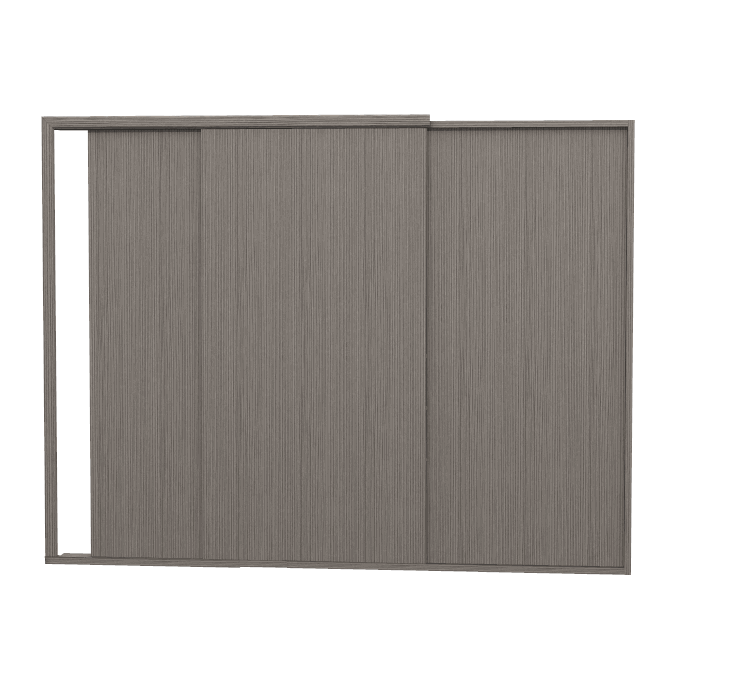

Anta scorrevole in Truciolare melaminico Silvia con telaio

Approfondimento

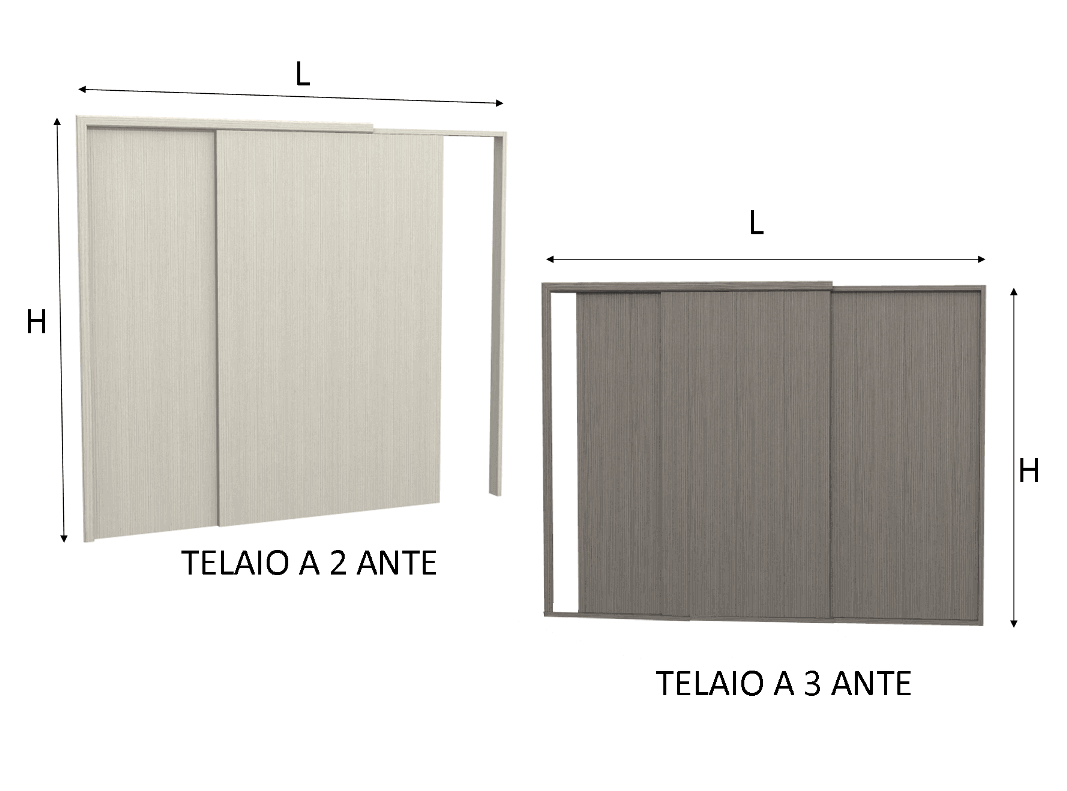

Le fasce dimensionali dei monoblocchi telaio e ante a apertura singola sono le seguenti:

Le misure precise si possono specificare nello spazio note oppure nelle note dell ordine.

I versi di apertura sono illustrati nella figura sotto:

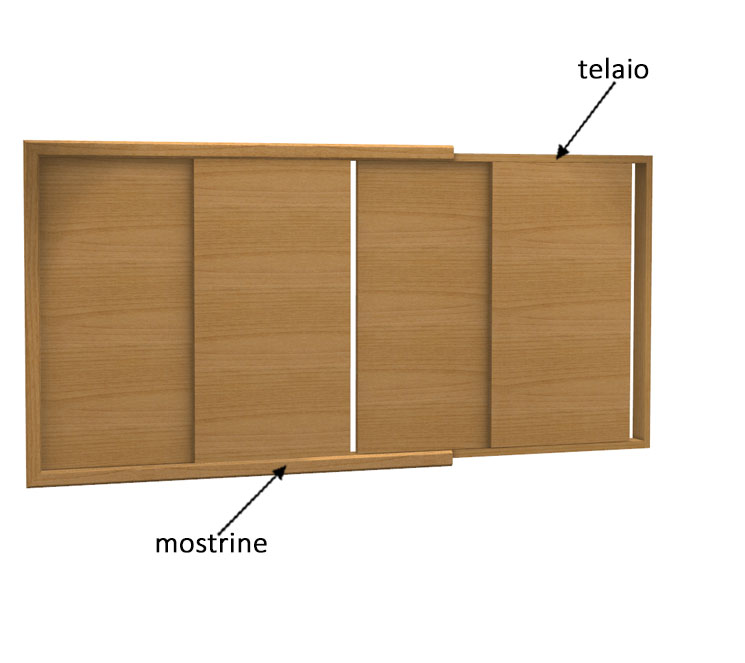

Il sistema è dotato di binario superiore in alluminio nascosto dal telaio. La parte inferiore può poggiare sul bordo inferiore dell armadio o liberamente sul pavimento.

Va comunicato nel campo note se il tipo di uso del sistema scorrevole è per ante di armadi a muro, per armadi, armadietti o nicchie.

Particolari per il fissaggio del monoblocco

Vena

Nel caso di laminati a vena, è possibile prezisare nelle note la direzione desiderata.

    Vena orizzontale                                                            Vena Verticale

Come prendere le misure

Ci si posiziona davanti al vano in cui si deve posizionare l'anta con telaio. Si devono prendere le misure dell'altezza e della larghezza interna foro.

 Generalmente esiste un fuori squadro dovuto all'imperfezione del muro. E' necessario quindi che le misure siano riferite alla misura più piccola.

Per la larghezza, misurare prima in basso, poi al centro e poi in alto; (in orizzontale  in tutti e tre i casi;
 per l'altezza misurare prima a sinistra, poi al centro e infine a destra (in verticale in tutti e tre i casi). Ottenute le 3 misure di altezza, scegliere la misura più piccola di entrambe e togliere almeno 10 mm per facilitare la posa in opera del telaio assemblato.

Nel caso si sia installato un controtelaio, le misure vanno riferite alle misure interne del vuoto dello stesso.
